Комплекты для светильников: один раз собрать — быстрее считать

Если один набор материалов и работ повторяется у нескольких светильников, сохраните его как комплект и назначайте объектам в нужном количестве.

1Собрать один раз
2Назначать многократно
3Считать автоматически

В M1 Pro повторяющийся монтажный узел связывает сразу три части работы: чертёж, комплектацию и сметы для разных участников объекта.

Готовый узел

Один светильник — один готовый комплект

Вместо повторного набора одинаковых позиций сохраните постоянную часть монтажного решения и используйте её снова.

Комплект светильника EKS GX53 ART SOFT — белый, 8 Вт, 4200 K

В нём шесть позиций: светильник, лампа, платформа 90 мм, протекторное кольцо Ø85 мм, два прямых подвеса и две клеммы. Позиции, которые нужны в двойном количестве, задаются так внутри самого комплекта.

В карточке можно учитывать закупочную стоимость материалов, их продажную цену и стоимость работ. На этой основе M1 Pro показывает себестоимость, итоговую цену для клиента и наценку. Когда количество комплектов на объекте меняется, расчёт меняется вместе с ним.

Что переиспользуемГотовый комплект хранит состав, количества, материалы и работы.

Чертёж

Назначаем комплект не каждой позиции, а группе

В демонстрации на одном плане созданы три группы. У каждой своё количество светильников.

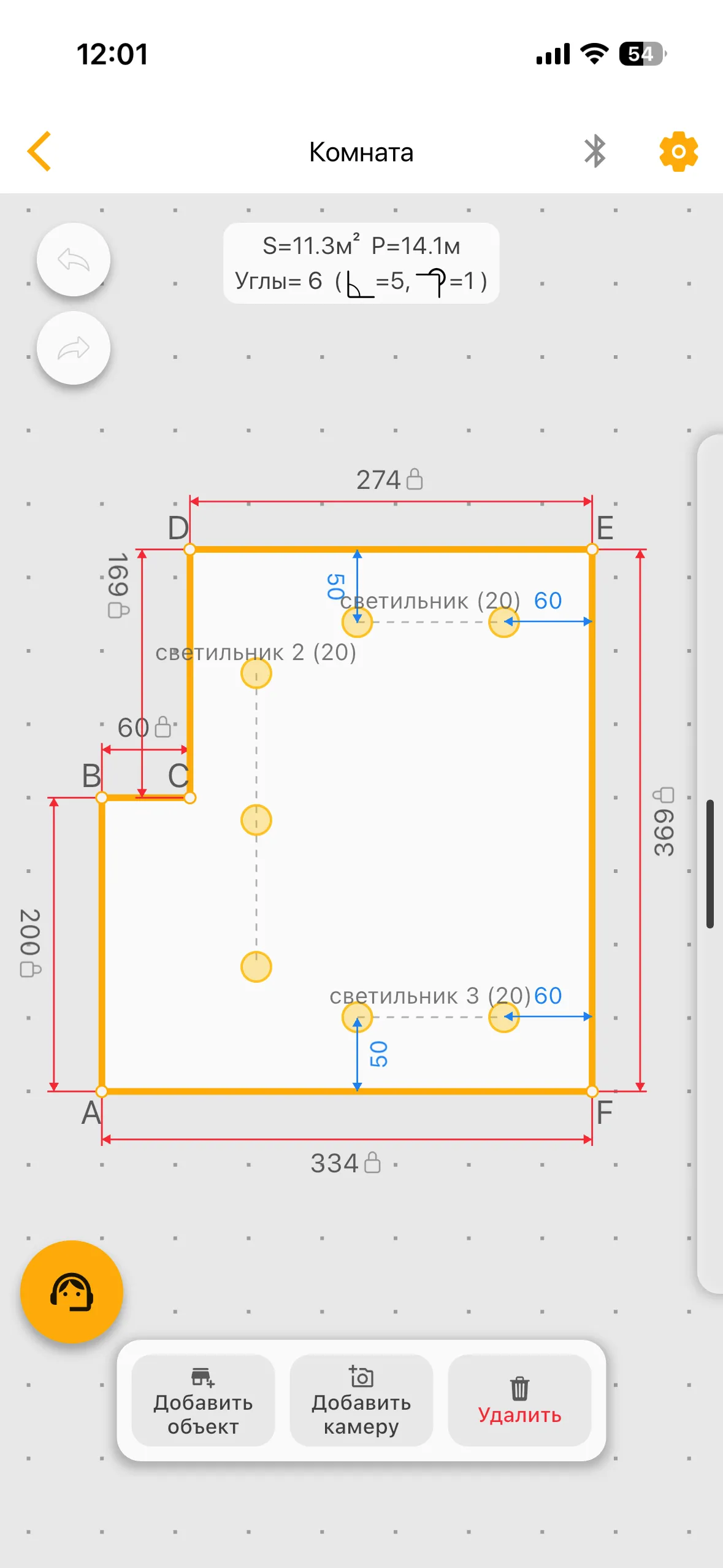

Чертёж комнаты с тремя группами светильников — К чему привязываемТри группы на чертеже: две, три и две точки.

201

светильник 1группа на чертеже
2 комплекта
302

светильник 2группа на чертеже
3 комплекта
203

светильник 3группа на чертеже
2 комплекта

Три группы на плане · 02:53Создаём и размещаем три группы светильников на одном плане.

2 + 3 + 2 = 7 комплектов для трёх групп

Группу нужно выбрать на чертеже, открыть «Инфо» и назначить ей готовый комплект. Количество соответствует числу светильников в группе.

Как получается семьКомплект назначается группе через «Инфо», а количество соответствует числу светильников.

Закупка

Состав раскрывается и переумножается

Каждый из семи комплектов уже знает свой состав. Поэтому позиции не приходится заново добавлять к каждой группе.

7светильников

7ламп

7платформ

7протекторных колец

14прямых подвесов

14клемм

Поставщик получает не условные семь «точек», а перечень конкретных позиций и итоговое количество каждой из них.

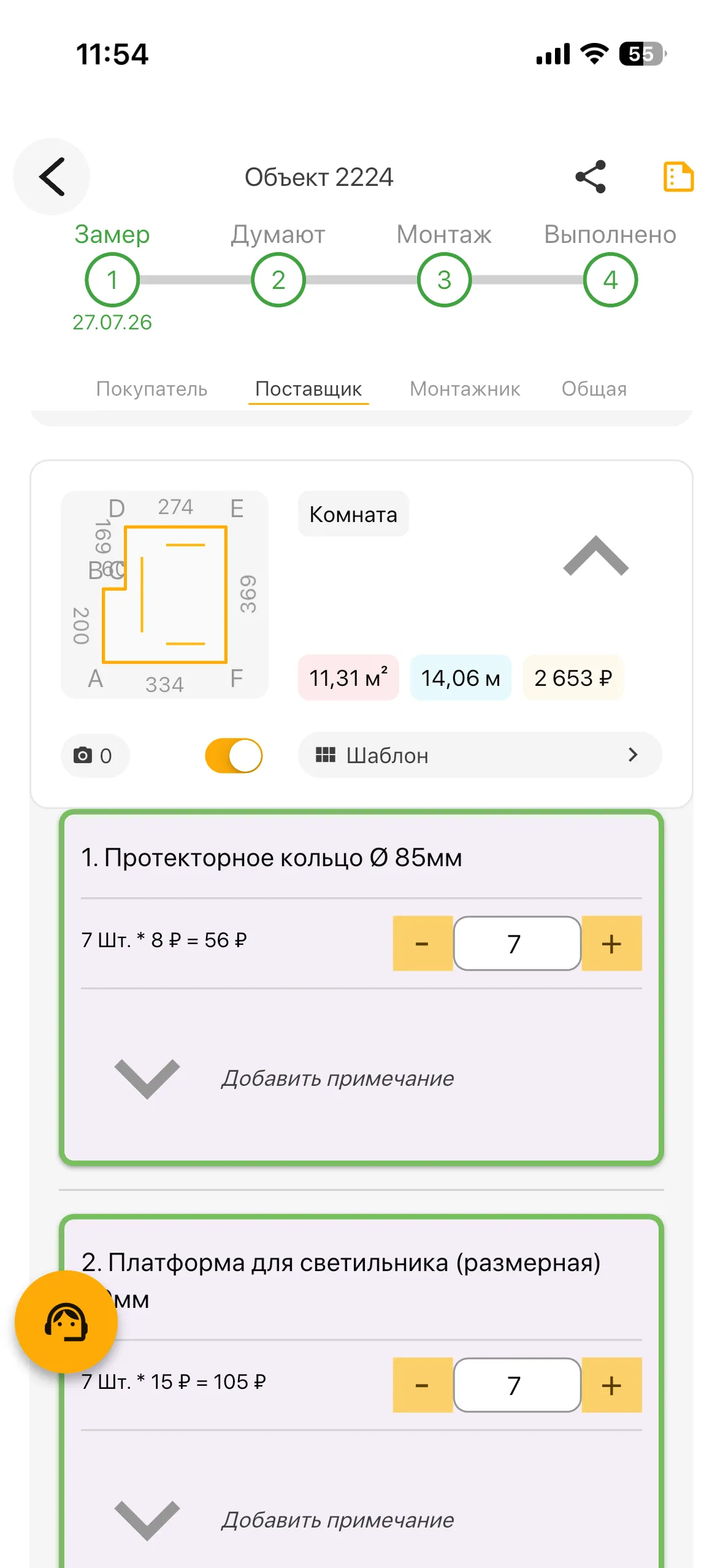

Внутри расчётаВ смете поставщика позиции из семи комплектов переумножаются автоматически.

Один объект · три роли

Каждый видит нужную ему детализацию

Комплект остаётся одним и тем же. Меняется только представление информации под задачу конкретного участника.

Клиент

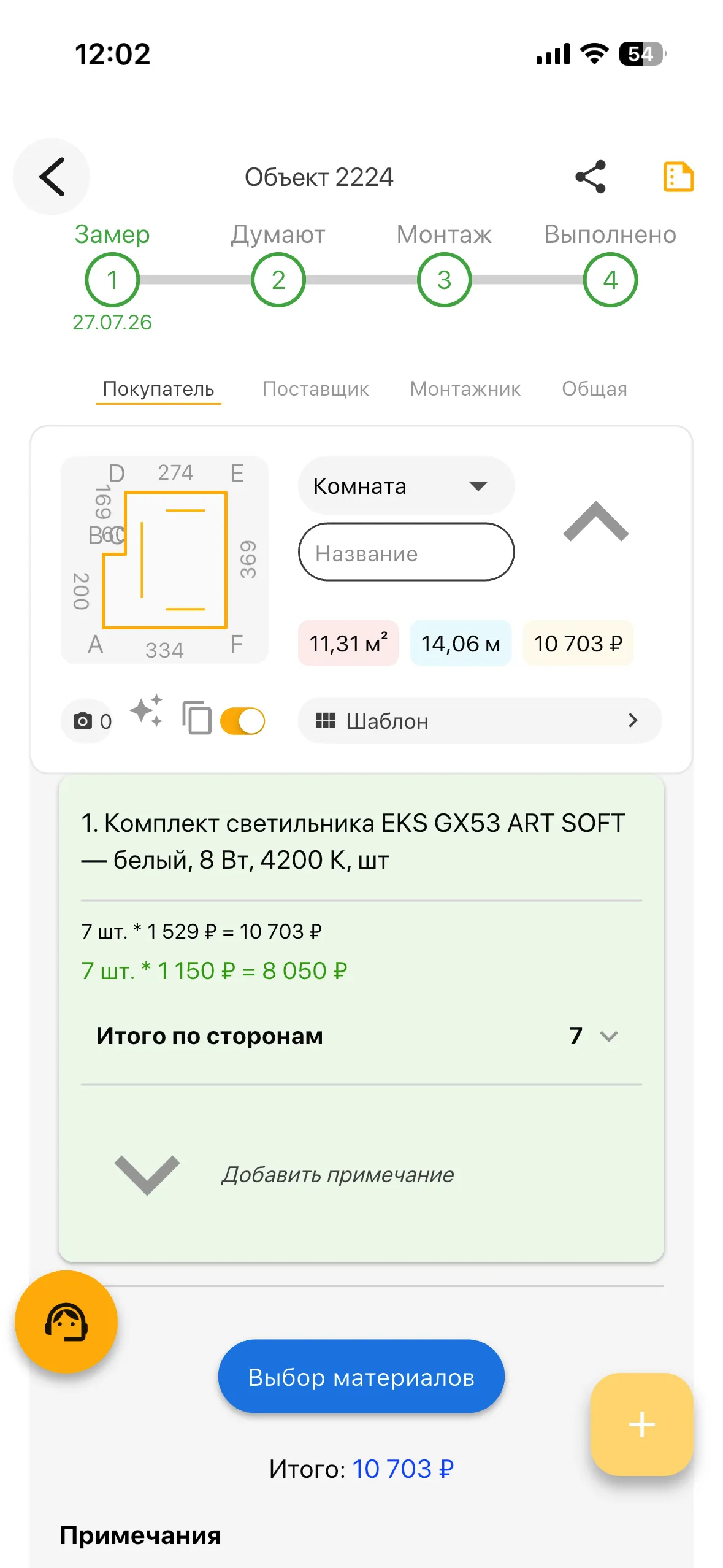

Видит одну понятную строку комплекта: название, количество, цену и общую стоимость. В смете сохраняются план комнаты и привязка комплекта к объектам на чертеже.

Поставщик

Получает закупочную детализацию: отдельные позиции комплекта и их переумноженное количество.

Монтажник

Видит название комплекта и стоимость работ. При необходимости открывает карточку и проверяет состав для конкретного светильника.

Перед монтажомМонтажник видит стоимость работ и может открыть состав комплекта.

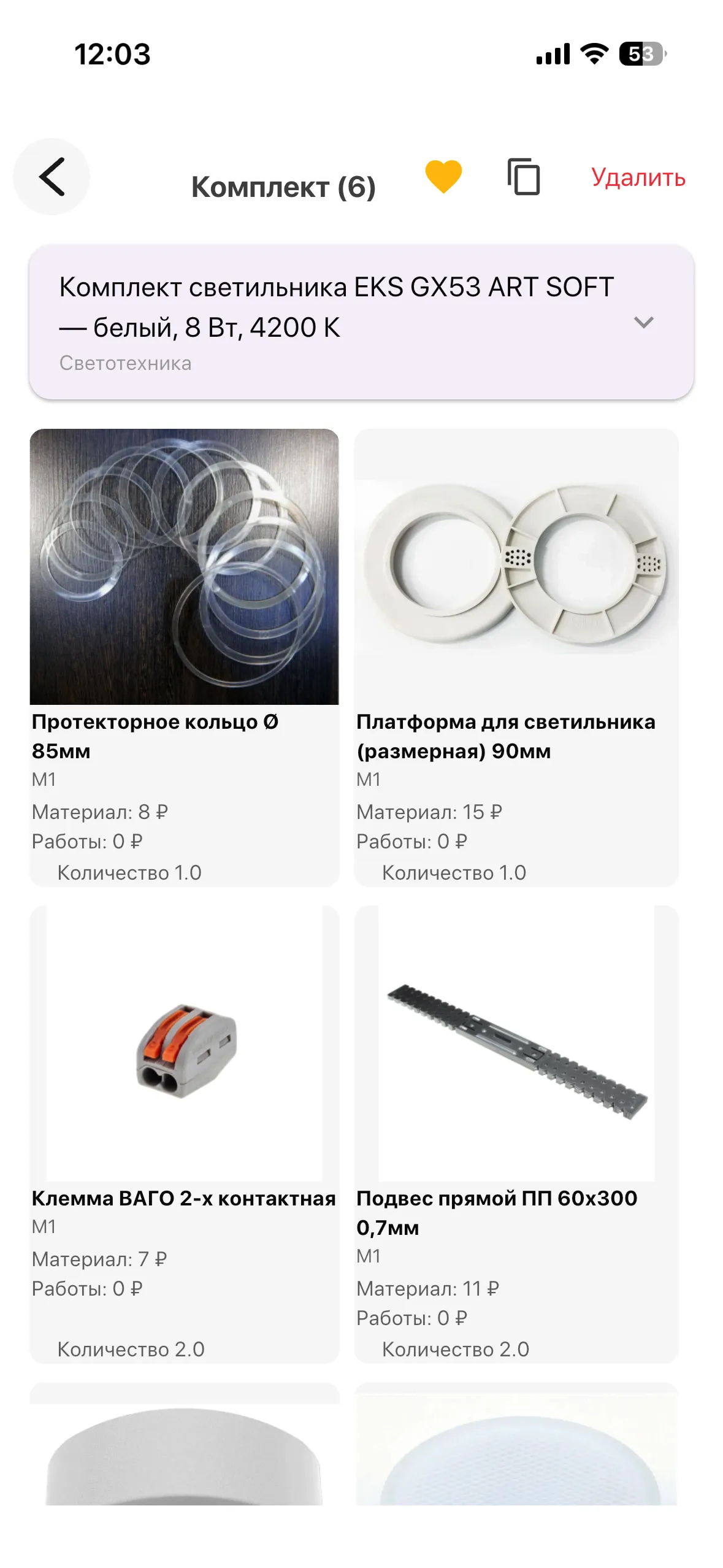

Раскрытая карточка комплекта с шестью позициями для монтажника — Состав можно раскрыть перед монтажом и проверить каждую позицию.

Повторное использование

Начните с одного типового узла

Логика не ограничивается светильником из примера. Можно подготовить отдельные комплекты для повторяющихся решений — например, для точечных и трековых светильников — и выбирать подходящий вариант на новом объекте.

Постоянную часть узла сохраняйте в комплекте, а переменный расход, который зависит от реальной трассы или условий монтажа, считайте отдельно.

С чего начатьВыберите узел, который чаще всего собираете вручную.
